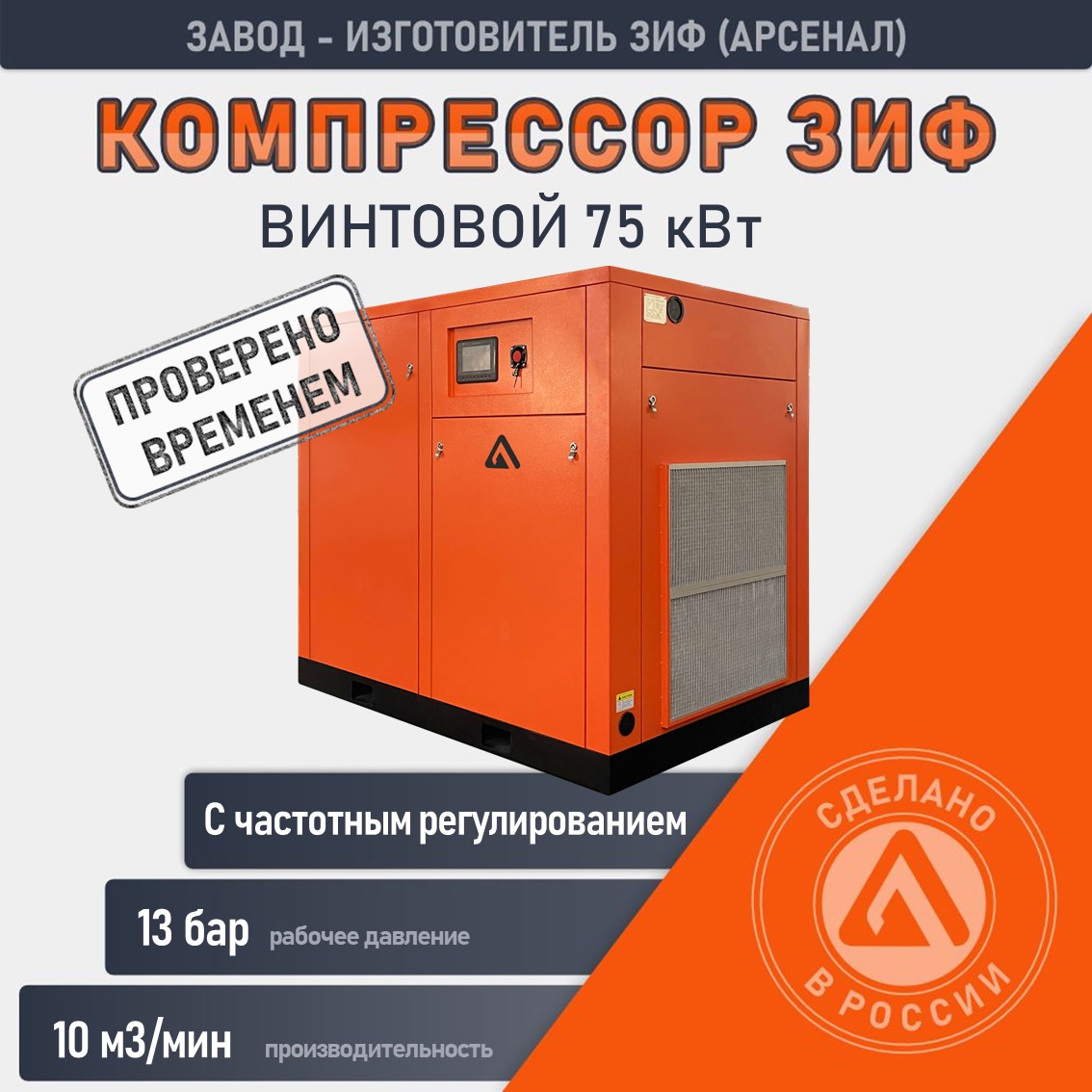

Компрессор ЗИФ 75 кВт, 10 м3/мин, 13 бар винтовой, с частотным регулированием. Станция воздушно-компрессорная электрическая ЗИФ-СВЭ-10/1,3 ШМЧ-R
Назначение:
Снабжение сжатым воздухом пневмосетей, оборудования и инструмента на промпредприятиях, стройках, в ЖКХ, сельском и ж/д хозяйстве. Для поставок на внутренний рынок и в страны с умеренным климатом.
Исполнение:
Законченный комплекс на раме для переноски/транспортировки без монтажа. Работа в составе группы компрессоров, как основной или резервный источник.
Условия эксплуатации (внутри помещений):
-
Температура: +1°С…+40°С.
-
Влажность: до 100% (при +25°С).
-
Высота над уровнем моря: до 1500 м.
-
Запыленность: до 5 мг/м³.
Электродвигатель (РФ):
-
Производители: АРСМАШ.
-
Питание: 380В/660В/1140В, 50Гц; запуск через частотный преобразователь.
-
Исполнение: подшипники С3/С4, класс IE2, защита IP54/IP55, лапы-фланец.
-

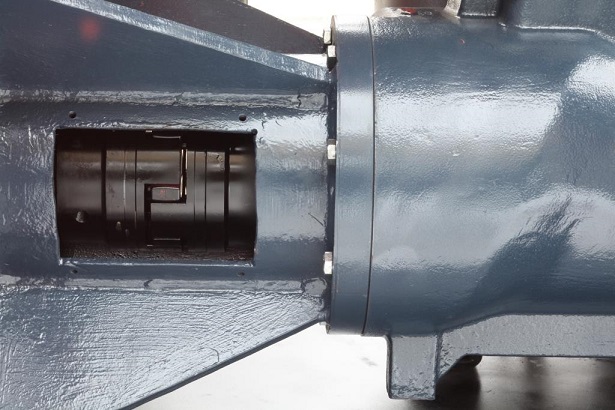

Привод: прямой/ через эластичную муфту, 1000-3000 об/мин.
Система управления:
-
Контроллер: Change (Тайвань) с ЖК-дисплеем (монохром/цвет/Touch screen).
-
Функции: управление группой, недельный таймер, «ждущий» режим, журнал событий, диагностика.
-
Защита: по давлению/темп. компрессора; перегрузка/КЗ двигателя; реле чередования фаз;
-
Опции: удаленный доступ, облачный сервис (IoT), объединение в единую систему.
-
Степень защиты щита: IP54, IP55
Винтовой блок:
-
Модель: «АРМ» (АРСМАШ, РФ), 5-е поколение, прямой привод/муфта.
-
Конструкция: роторы СТ45 (N-профиль, 5:6), подшипники SKF/Nachi (до 8 шт.), манжеты SIMRIT (PTFE).
-
Ресурс: ≥ 60 000 м/ч.
Система маслоотделения:
-

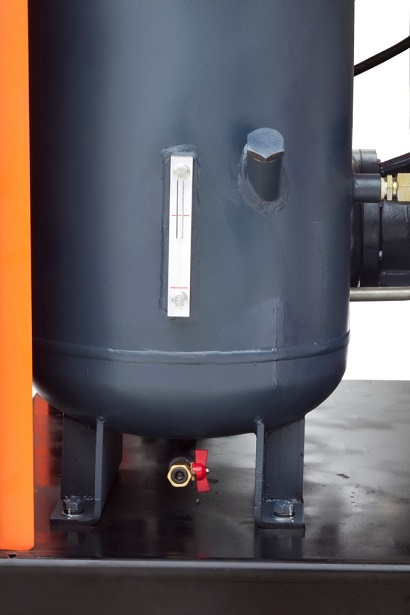

Конструкция: вертикальный сосуд 09Г2С (от -50°С до +125°С), двухступенчатая очистка.
-
Фильтры: MANN+HUMMEL / SOTRAS.
-
Остаточное масло: ≤ 3 мг/м³.
-
Опция: подогрев масла.
Пневморегулирование:
-
Клапаны: дроссельные Red Star (электроуправление).
-
Предохранительные: АРСМАШ / Goetze / AFS.
-
Компоненты пневмоавтоматики: CAMOZZI.
Охлаждение:
-
Маслоохладители: «Термокам» / АРСМАШ (паяные), вентилятор с электроприводом.
-
Доохладитель воздуха: в комплекте (Δt воздуха = +15°С от окр. среды).
Корпус:
-
Кожух: шумозаглушенный (до 73 дБ), сталь 2 мм, порошковая эмаль.
-
Рама: сталь 4 мм.
-
Обслуживание: съемные щиты, пазы для погрузчика.
1.Надежность, безопасность и увеличенный срок службы (> 15 лет).
Мы используем комплектующие, которые имеют увеличенный срок службы, поэтому наши компрессоры способны прослужить вам более 15 лет даже при интенсивных нагрузках.
• Ресурс винтового блока не менее 60 000 часов до первой замены подшипников, общий срок службы — свыше 100 000 часов.
• Конструкции адаптированы к жёстким условиям эксплуатации (пыль, влажность, перепады температур).
• Усиленные компоненты привода, рассчитанные на радиальные нагрузки.
• Комплектующие проверенных брендов - подшипники NACHI (Япония), клапаны проверенных брендов из ЮВА.
• Жесткое соединение труб и узлов исключает вибрацию и разгерметизацию, обеспечивая по-настоящему надежную конструкцию
• Датчики для защиты: контроль давления, температуры, с автоматическим отключением станции.
• Соответствие ТР ТС 010/2011, ТР ТС 020/2011, ТР ТС 032/2013, наличие сертификатов промышленной безопасности.
2. Усиленная защита от коррозии.
Мы гарантируем, что ржавчина не появится даже через 10 лет, благодаря полной антикоррозийной обработке всех элементов конструкции.

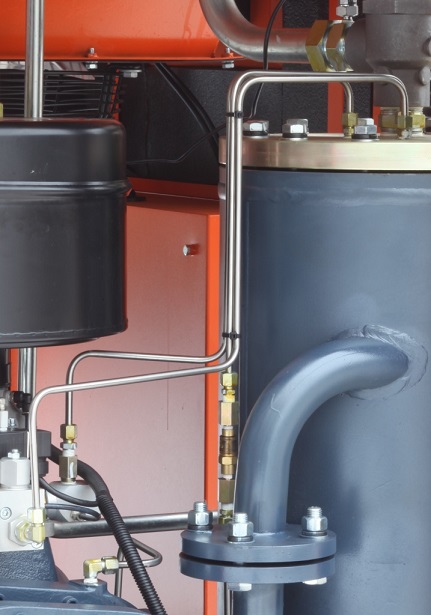

• Трубки из нержавеющей стали в пневматических магистралях предотвращают коррозию и загрязнение воздуха.
• Специальный антикоррозийный состав не меняет своих свойств в условиях постоянно меняющейся температуры поверхности.
3. Меньше энергии на кубометр воздуха (энергоэффективность).
Благодаря целенаправленной работе нашего конструкторского отдела наши компрессоры энергоэффективны: они потребляют на 25% меньше электроэнергии чем их аналоги, поэтому вы платите меньше, а получаете больше кубометров воздуха.
• Высокий КПД винтового блока (до 95%) за счёт оптимизированной геометрии роторов и сниженных оборотов (на мощных моделях — 1450–1500 об/мин).
• Режим холостого хода снижает потребление электроэнергии в 5 раз и продлевает ресурс деталей.
• Опциональный частотный преобразователь (серия ШМЧ) — регулировка производительности под текущий расход воздуха, экономия до 30 % энергии.
• Энергоэффективные электродвигатели класса IE2/IE3/IE4 с сервис фактором 1,2 — устойчивость к кратковременным перегрузкам
• Оптимизированная система охлаждения с алюминиевым радиатором — снижение энергопотребления без потери стабильности работы.
4. Максимальная компактность и легкость.
Приобретая наши электрические компрессоры, вы сэкономите место в цехе и получите удобство монтажа.
Размеры и вес серии компрессоров ЗИФ-СВЭ снижены за счет уникальной конструкции винтового блока и двигателя на едином вале.
• На 50% компактнее обычных компрессоров
• На 33% легче стандартных аналогов.
5. Акустический комфорт.
Малошумный вентилятор в сочетании с усовершенствованной винтовой парой делают наши агрегаты по-настоящему безотказными и малошумными, обеспечивая комфортные условия для персонала.
• Шумозащитный кожух - уровень шума 62–83 дБ(A) позволяет устанавливать компрессор внутри помещений.
• Низкий уровень вибрации - компрессоры не требуют специальной подготовки места установки, достаточно ровного бетонного пола.
6. Улучшенное качество сжатого воздуха.
Благодаря тому, что содержание масла в рабочей смеси снижено, а усовершенствованная винтовая пара гарантирует стабильность параметров, вы получаете сжатый воздух отличного качества, а общий уровень шума остается минимальным.
• Двухступенчатая система маслоотделения (гравитационно-центробежная сепарация + внутренний фильтр сепаратор) — остаточное содержание масла ≤3 мг/м3.
• Доохладитель в базовой комплектации — температура сжатого воздуха на выходе всего на +15∘C выше окружающей среды.
• Фильтрация на входе - всасывающий фильтр с высокой пылеемкостью защищает винтовой блок от загрязнений.
• С применением системы подготовки сжатого воздуха обеспечивается соответствие классу загрязненности [1:2:1] по ГОСТ Р ИСО 8573-1-2016; без системы подготовки — классу [4:8:4].
7. Удобство эксплуатации и управления.
• Микропроцессорная система управления
• Непрерывный журнал событий и диагностика неисправностей;
• Недельный таймер включения/выключения;
• Интуитивная панель управления (монохромная, цветная ЖК или сенсорная).
8. Сервисная поддержка и доступность.
• Полный комплект ЗИП в наличии на складах по всей России — быстрая поставка запасных частей и расходных материалов.
• Широкая сеть официальных сервисных дилеров в каждом регионе
• Гарантия 24 месяца на компрессорный блок, 12 месяцев на компрессорные станции с возможностью продления до 3 лет.
• Предпродажная подготовка: каждая единица проходит проверку и настройку перед отгрузкой.
